AV2-4T系列各字母数字分别代表的含义：
AV代表：矢量型
2：产品开发系列号
4:代表电压等级：4：380V
T:代表电压相数：T：三相
0007表示功率大小：0007：0.75KW；0015表示功率大小：0015：1.5KW；0022表示功率大小：0022：2.2KW；0030表示功率大小：0030：3. 0KW；0040表示功率大小：0040：4.0KW；
无A：带RS485通讯接口及内置制动单元
A：不带RS485通讯接口及内置制动单元
变频器型号
额定容量（KVA）
额定输出电流（A）
适配电机功率（KW）
AV2-4T0007(A)
1.6
2.5
0.75
AV2-4T0015(A)
3.0
4.5
1.5
AV2-4T0022(A)
3.6
5.5
2.2
AV2-4T0030(A)
5.0
7.5
AV2-4T0040(A)
6.3
9.5
4.0
AV2系列变频器的具体的安装尺寸：

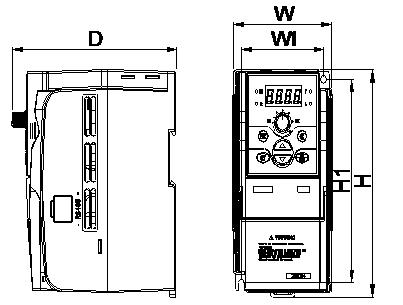

图1:适合机型：AV2-2S0004(A)～AV2-2S0007(A)

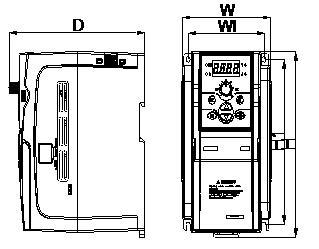

图2：适合机型：AV2-2S0015(A)～AV2-2S0040(A)/AV2-4T0007(A)～AV2-4T0040(A)
变频器型号 三相380V
单相220V
W1
W
H1
H
D
螺钉规格
AV2-2S0004(A)
67.5
81.5
132.5
148
134.5
M4
AV2-2S0007(A)
86.5
101.5
147.5
165
154.5
AV2-2S0015(A)
AV2-2S0022(A)
AV2-2S0030(A)
100
110
190
205
169.5
M5
AV2-2S0040(A)
单位：MM
