  ATL伺服电机 首页>>伺服电机>>ATL伺服电机
产品名称: ATL伺服电机
产品类型: 伺服电机
产品简介: ATL伺服系统特殊:高响应性—响应频率500Hz;高精度定位:±1个脉冲;驱动内置调谐清除振动功能、内置编码器自动调零功能、内置400W大功率电阻.....

ATL伺服电机

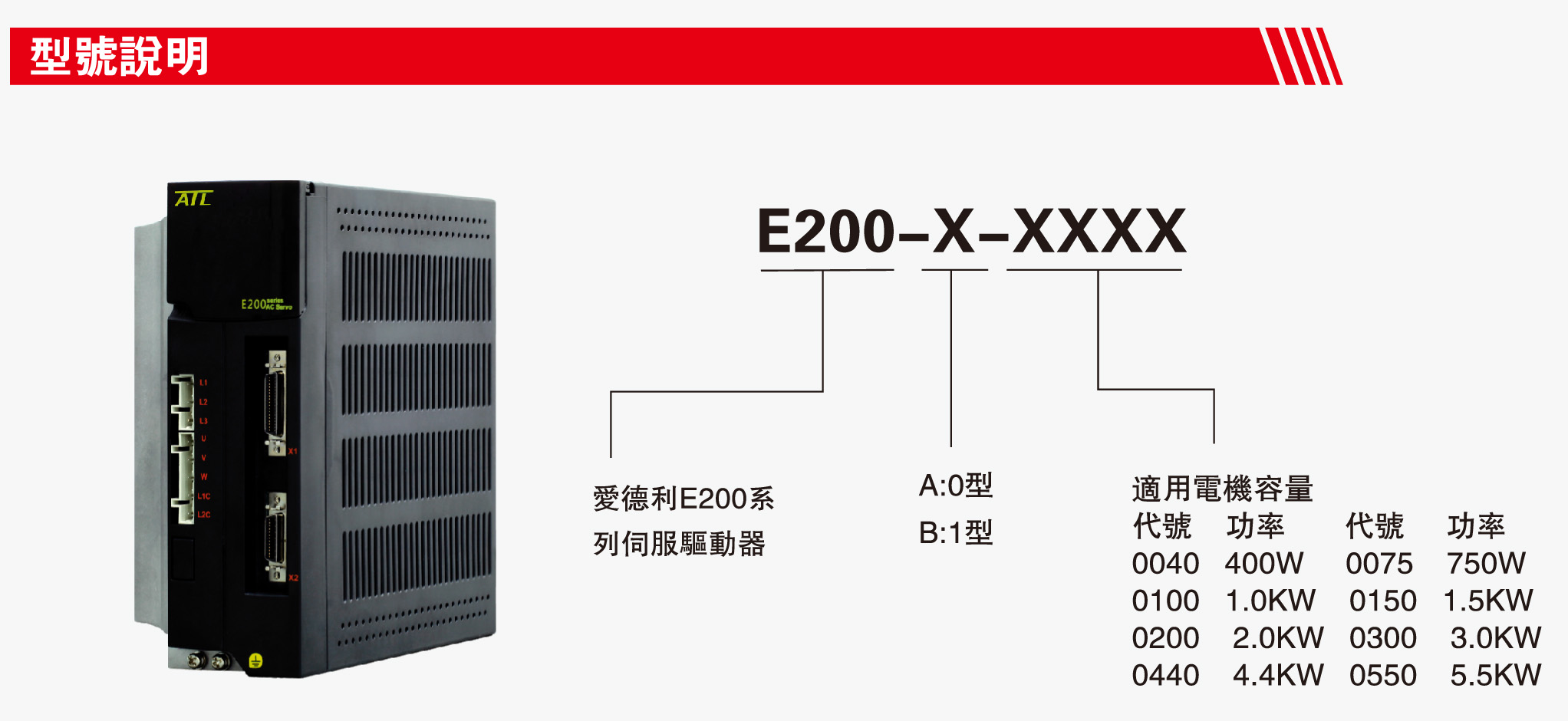

交流伺服驱动器技术规范

型号
E200-A-0040
E200-A-0075
E200-A-0100
E200-A-0150
E200-A-0200
E200-A-0300
E200-A-0440
E200-A-0550
功率
400W
750W
1KW
1.5KW
2KW
3KW
4.4KW
5.5KW
额定电流
2.6A
4.2A
5A
6A
7A
10A
16.5A
20.5A



输入电源
三相AC220V-15%~ ±10% 50/60Hz
使用环境
温度
工作环境温度:0-40oC 存储环境温度:-40 oC-50 oC(不冻结)
湿度
40%——80%(无结露)
大气压强
86-106kPa
振动
小于0.5G(4.9m/s2)10-60Hz非连续运行



控制方法
位置控制;速度控制;转矩控制;速度试运行;JOG运行;编码器调零
再生控制
内置400W大功率电阻
控制特性
速度频率响应
≥500Hz
速度波动率
<±0.02
调速比
1:5000
脉动频率
≤500kHz



分辨率
10000脉冲/转 / 20000脉冲/转
控制输入
      伺服使能;②报警清除;③CCW驱动禁止;④CW驱动禁止;
⑤偏差计数器清零/速度选择1/零速箝位;
⑥指令脉冲禁止/速度选择2;⑦CCW转矩限制;⑧CW转矩限制
控制输出
①伺服准备好输出;②伺服报警输出;③定位完成输出/速度到位输出;④机械制动输出
位置控制
输入方式 ①脉冲+符号; ②CCW脉冲、CW脉冲;③两相A/B正交脉冲
电子齿轮 1—32767、1—32767
反馈脉冲 ①2500线/转 ②5000线/转
速度控制
①4种内部速度; ②外部±10V模拟输入量控制
加减速功能
参数设置1—10000ms/1000r/mn
监视功能
转速、当前位置、指令脉冲积累、位置偏差、电机转矩、电机电流、
直线速度、转子绝对位置、指令脉冲频率、运行状态、输入输出端子信号等
保护功能
超速、主电源过压欠压、过流、过载、制动异常、编码器异常、控制电源异常、位置超差等
适用负载惯量
小于电机惯量的5倍
显示与操作
6位LED数码管、4个按键
防护等级
自然冷却,IP20风冷,IP20

 爱德利伺服电机
