AE2变频器面板的拆卸与安装

以下新闻由岭南自动化整理              AE2变频器面板的拆卸与安装

   爱德利AE2系列变频器为通用三相变频器,其操作面板与盖板均可拆卸,具体的拆装方法如下:

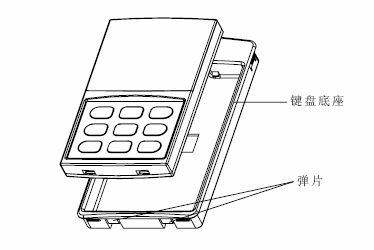

一、操作面板的拆卸与安装如图1所示。

拆卸: 操作者将中指放在操作面板上方的手指孔位,轻轻按住顶部的锁定弹片后再向外拉,即可拆下操作面板。
安装: 先将操作面板的底部固定钩口对接在键盘底座下方的弹片上,用中指按住顶部的锁定弹片后往里推,到位后松开中指即可。




二、AE2变频器盖板的拆卸与安装
1、塑壳盖板的拆卸与安装
适用机型:AE2-4T0015~AE2-4T0075 / AE2-2S0015~AE2-2S0037

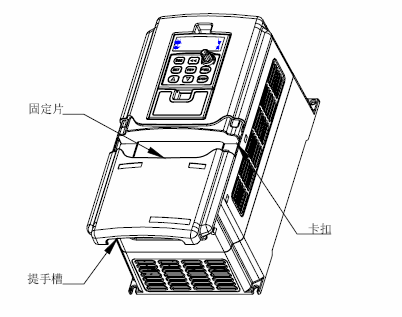

塑壳盖板的拆卸与安装如图2所示。

拆卸: 将手指放在盖板后底部的提手槽,用力向上提,直至盖板与壳体间的卡扣脱开,再将盖板向下拉,即可卸下壳体。
安装: 先将盖板倾斜15度左右,再将其顶部的固定片插入壳体固定槽,用力压下盖板,至听见“咔”的一声,即表示盖板已到位。



2、盖型盖板的拆卸与安装
适用机型:AE2-4T0110~AE2-4T0750

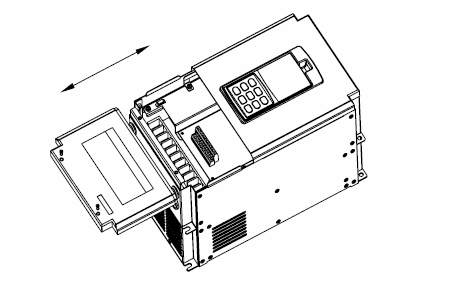

盖型盖板的拆卸与安装如图3所示。

拆卸:
1. 取下盖板底部的两个螺丝钉。
2. 将盖板沿图标方向外平移。
安装:
1. 将盖板平行于机箱放下,使盖板刚好卡在机箱两侧。
2. 沿图标方向向前推盖板,使其顶部的固定片插入壳体固定槽。
3. 上紧下盖板表面底部的两个螺丝钉。



爱德利变频器产品质量保修一年,关于变频器在设备上运用的详细情况,您可选择多种方式联系我们的工作人员,0755-25887008,QQ:526474083,http://www.lngk.com.cn/免费获得专业的的解答!欢迎垂询!希望有机会为您服务!
