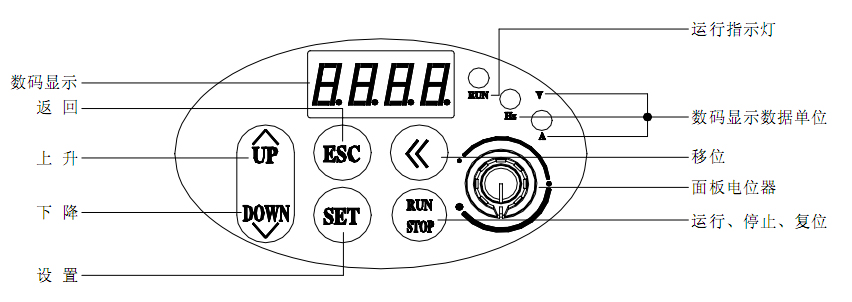

项目

功能说明

数码显示

显示变频器当前运行的状态参数及设置参数。

A、Hz、V

主数码显示数据所对应的度量单位。

RUN

运转指示灯，表明变频器正在运行中，输出端子U、V、W 有输出电压。

UP DOWN

数据修改键。用于修改功能代码或参数。

在状态监控模式下，如果频率指令通道为面板数字设置方式（[F0.1]=0）, 按此键直接修改频率指令值。

ESC

返回键。在常态监控模式时，按下该键，进入非常态监控模式/监控参数的查询模式，可以查看变频器的运行状态参数。在其他任何操作状态，单独按该键将返回上一级状态。

SET

设置键。确认当前的状态或参数（参数存贮到内部存贮器中），并进入下一级功能菜单。

RUN/STOP

运行/停机命令键。当命令通道选择面板控制方式时（[F0.4]=00#0）该键有效。本键为触发键，变频器在停机状态时，按该键将启动变频器运行。变频器在运行状态下，按该键输入停机指令终止运行。

在变频器故障状态下，本键兼作故障复位键。

移位键

移位键。在任何用数据修改键修改数据的状态，按此键可以选择被修改的数据位，被修改位闪烁显示。

面板电位器

面板电位器   变频器的运行频率由操作面板上的电位器设定。向左旋转电位器按钮以减小运行频率；向右旋转电位器按钮以增加运行频率。
