爱德利中型齿轮马达的结构图

以下新闻由岭南自动化整理                           爱德利中型齿轮马达的结构图

齿轮马达,工厂和客户又称齿轮减速电机,齿轮电机,减速电机,齿轮减速马达等,应用非常广泛,属于机械设备不可或缺的动力设备,特别是在包装机械、印刷机械、瓦楞机械、彩盒机械、输送机械、食品机械、立体停车场设备、自动仓储、立体仓库、化工、纺织、染整设备上。其组成部分就是一个齿轮减速箱和一个电机(又称马达),象爱德利马达的专业的生产厂家都是安排组装好成套供货的,提供0.075KW-3.7KW的不同减速比的齿轮马达.齿轮减速电机分二段式和三段式,下面就爱德利齿轮减速电机各类型的构成部分详细跟大家说明一下。

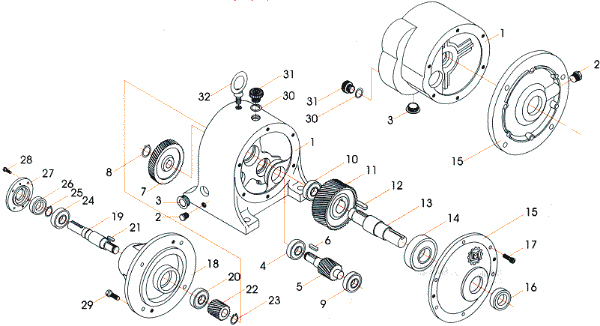

齿轮减速电机的二段式分解系统图:

编号

零件名称

编号

零件名称

编号

零件名称

1

本体

12

22

A齿轮

2

排油栓

13

出力轴

23

扣环

3

油镜

14

轴承

24

轴承

4

轴承

15

前盖

25

扣环

5

C齿轮轴

16

油封

26

油封

6

17

立式:内六角螺丝

27

小盖(71/2()以上使用)

7

B齿轮



卧式:外六角螺丝

28

六角螺丝

8

扣环

18

入力轴大盖

29

六角螺丝

9

轴承

19

入力轴

30

O型环

10

轴承

20

轴承

31

加油盖

11

D齿轮

21

32

吊环

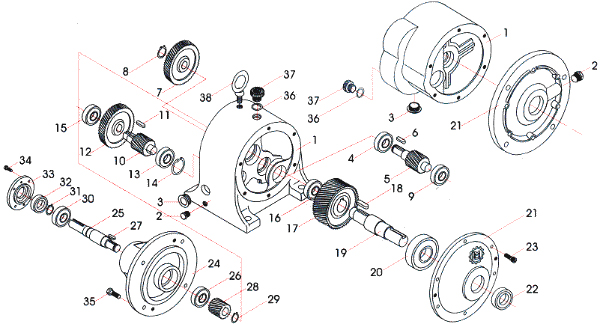

齿轮减速电机的三段式分解系统图:
